Ulterra et Instinct QUEST (2023-présent) : Procédure de rangement manuelle

Le système de contournement du rangement manuel comporte deux étapes :

1. Régler manuellement le moteur
2. Rangez manuellement le moteur

Régler manuellement le moteur

1. Une fois le moteur déployé, repérez le levier de déverrouillage du trim sur le côté du boîtier du trim.

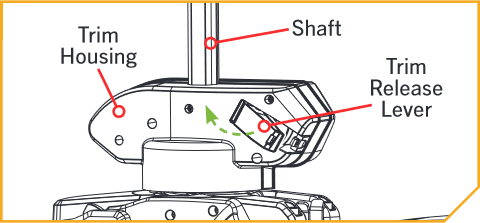

2. Saisissez fermement l'arbre du moteur. Tout en soulevant l'arbre, ouvrez le levier de déverrouillage du trim.

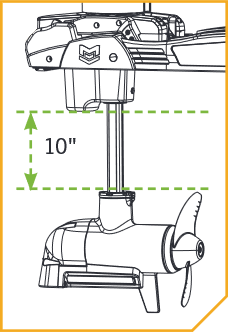

3. Réglez manuellement le moteur en tirant l'arbre vers le haut. Arrêtez de soulever lorsqu'il reste environ 25 cm d'arbre sous le boîtier de direction.

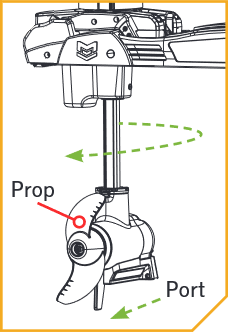

4. Faites pivoter l'arbre de façon à ce que l'hélice soit orientée vers le bâbord. L'embase doit être perpendiculaire au support.

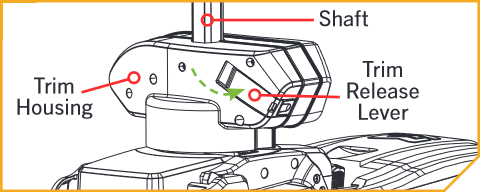

5. Fermez le levier de déverrouillage de la garniture pour bloquer l'arbre en place.


Rangez manuellement le moteur

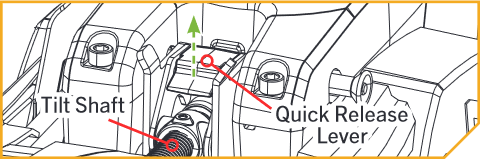

1. Repérez le levier de déverrouillage rapide sur le boîtier de direction, au-dessus de l'arbre d'inclinaison, près du centre du support. Ouvrez le levier de déverrouillage rapide en le soulevant.

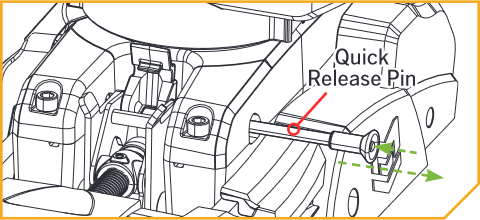

2. Repérez la goupille de dégagement rapide sur le côté du boîtier de direction. Appuyez au centre de la goupille. Tout en maintenant la pression, retirez complètement la goupille du boîtier de direction.

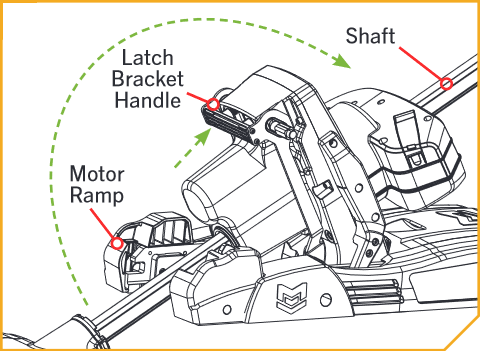

3. Repérez la poignée du support de verrouillage à l'arrière du boîtier de direction, près des rampes du moteur.
4. Saisissez fermement l'arbre et soulevez la poignée du support de verrouillage. Tout en maintenant l'arbre et la poignée du support de verrouillage, faites pivoter le moteur de pêche à la traîne en position rangée.

5. Le moteur étant en position rangée, relâchez la poignée du support de verrouillage tout en maintenant une prise sur l'arbre.

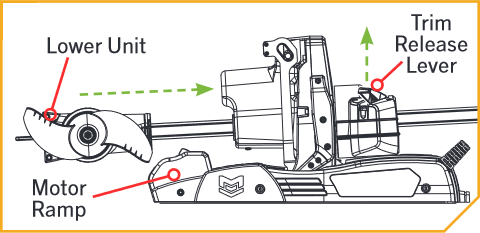

6. Repérez le levier de déverrouillage du trim sur le côté du boîtier du trim. Tout en maintenant l'arbre, ouvrez le levier de déverrouillage du trim.

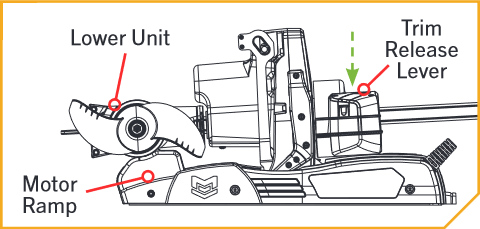

7. Tirez complètement l'embase sur les rampes moteur. Fixez-la solidement sur les rampes et fermez le levier de déverrouillage du trim pour bloquer le moteur en position repliée.


Vous trouverez le tutoriel video sur le lien ci dessous:

https://www.youtube.com/watch?v=udBmLDLoQWA
